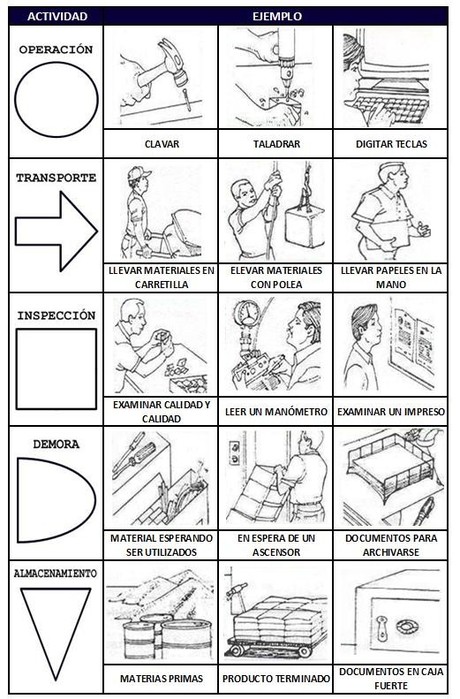

Para mostrar en forma gráfica las operaciones que intervienen en un proceso productivo, se suele utilizar un diagrama de flujo de proceso. A diferencia de los diagramas de flujo comunes, emplean menos símbolos.
Comparación flujograma – flujograma de proceso

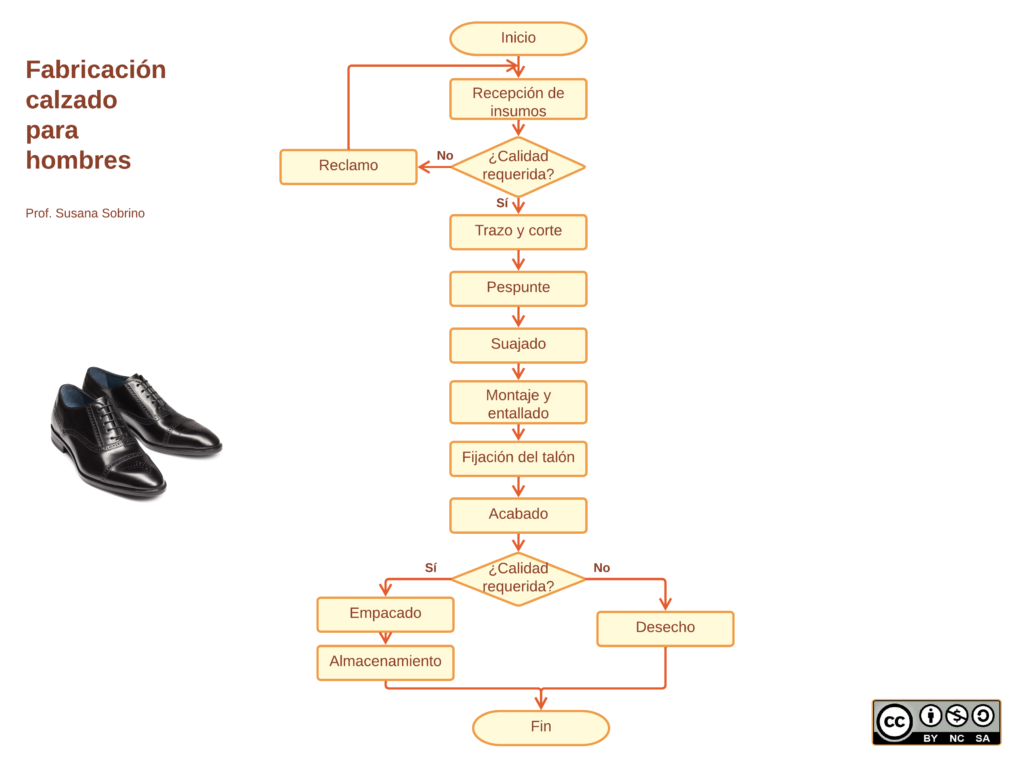

Éste es un diagrama de flujo que muestra el proceso de fabricación de calzado para hombres:

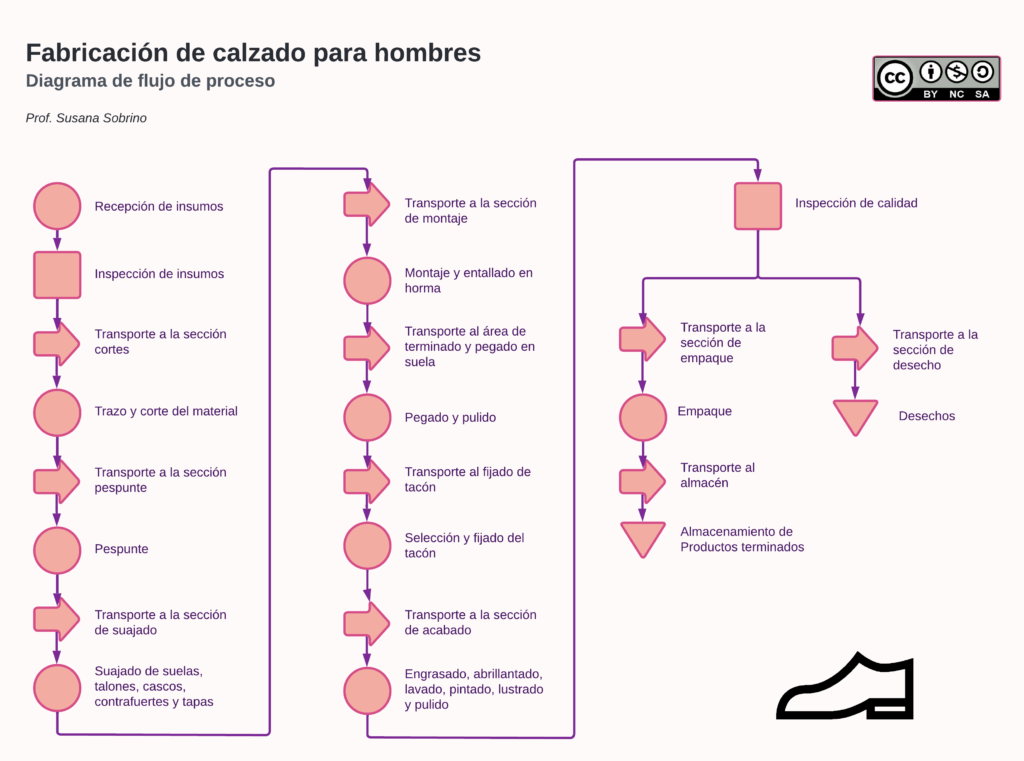

Veamos ahora el mismo proceso representado con un diagrama de flujo de proceso: ¿Qué diferencias observas? ¿En qué casos es más apropiado usar uno u otro diagrama?
Descargar pdf
Aquí puede descargar los diagramas como pdf para imprimir
